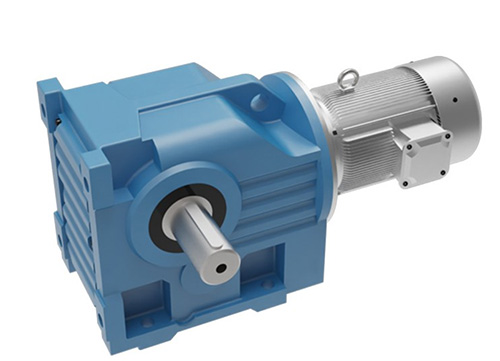

檢查模塊化減速機的同心度是確保其正常運行、減少磨損和延長壽命的關鍵步驟，主要針對減速機輸入軸與電機輸出軸、減速機輸出軸與負載軸之間的同軸度（即同心度）。以下是具體的檢查方法和步驟：
一、同心度的基本概念
同心度（同軸度）指兩軸的中心線在同一直線上的偏差程度，偏差過大會導致振動、噪音、軸承磨損加劇，甚至斷軸。模塊化減速機的同心度要求通常由制造商規定，一般≤0.1mm（具體需參考產品手冊）。
二、檢查前的準備
工具準備：
百分表（或千分表）及表座（磁性表座為佳，方便固定）；
直尺、塞尺（輔助初步對齊）；
水平儀（確保減速機和連接設備安裝面水平）；
扳手、撬棍等（用于調整位置）。
安裝基礎檢查：
確保減速機、電機、負載設備（如傳送帶、泵）的安裝面平整、清潔，無油污或雜物；
用水平儀校準各設備安裝面的水平度（或垂直度，根據安裝方式），避免因基礎傾斜導致同心度偏差。
初步對齊：
手動調整電機與減速機輸入軸的法蘭（或聯軸器），使其大致對齊；
若使用聯軸器（如彈性聯軸器、膜片聯軸器），先將聯軸器半體分別固定在電機軸和減速機輸入軸上，暫不擰緊連接螺栓。
三、具體檢查方法（以輸入軸與電機軸為例）
方法 1：百分表打表法（最常用，精度較高）
固定百分表：
將磁性表座吸附在減速機輸入軸的聯軸器半體上（或法蘭端面上），使百分表的測頭垂直抵靠在電機軸的聯軸器半體圓柱面上（測量徑向偏差）；
若需同時檢查軸向偏差（端面跳動），可將另一百分表的測頭垂直抵靠在聯軸器半體的端面上。
轉動軸系：
緩慢轉動電機軸（或減速機軸），同時觀察百分表指針變化，記錄一圈內的最大讀數（M）和最小讀數（m）。
計算偏差：
徑向同心度偏差：偏差值 = （M - m）/ 2，該值需≤制造商規定的公差（如 0.1mm）；
軸向偏差（端面）：若端面跳動偏差過大，需調整兩軸的平行度（避免軸向力過大）。
多角度檢查：
為確保準確性，可將軸轉動 90°、180°、270° 等位置分別測量，若各方向偏差一致，說明同心度合格。
方法 2：塞尺 / 直尺輔助法（適用于粗略檢查）
徑向對齊：將直尺貼緊兩聯軸器的外圓柱面，觀察直尺與圓柱面的間隙，用塞尺測量間隙值，確保四周間隙均勻；
軸向對齊：用直尺或水平儀貼緊兩聯軸器的端面，檢查端面是否平行，避免出現 “張口”（一端間隙大、一端間隙小）。
該方法精度較低（偏差判斷誤差約 0.2mm 以上），僅適用于對同心度要求不高的場景，或作為初步對齊手段。
方法 3：激光對中儀法（高精度，適用于大型或高要求設備）
對于模塊化減速機與大型電機、負載的連接，可使用激光對中儀：
將激光發射器和接收器分別固定在兩聯軸器上；
設備自動發射激光并接收反射信號，實時顯示徑向和軸向偏差值（精度可達 0.01mm）；
根據儀器提示調整電機或減速機的位置，直至偏差在允許范圍內。
優點：效率高、精度高，尤其適合空間狹窄或人工難以操作的場景。
四、調整同心度的步驟
根據測量結果調整：
若徑向偏差過大，通過加減電機或減速機底部的調整墊片（金屬墊片，厚度根據偏差計算）來抬高或降低某一側；
若軸向存在 “張口”（端面不平行），調整電機或減速機的前后位置（沿軸向平移），或微調安裝螺栓的松緊度。
分次緊固，重復檢查：
每次調整后，暫不擰緊所有固定螺栓，再次用百分表測量同心度；
確認偏差合格后，按對角線順序逐步擰緊安裝螺栓（避免因受力不均導致位置偏移），后再次復核。
五、注意事項
聯軸器類型影響：
彈性聯軸器允許一定的同心度偏差（如 0.1-0.5mm），但需在其補償范圍內；
剛性聯軸器（如凸緣聯軸器）對同心度要求極高（通常≤0.05mm），需嚴格校準。
熱脹冷縮考慮：
對于運行時會產生高溫的設備（如電機），需預留熱脹冷縮的間隙，可在冷態時適當調整同心度偏差方向（如向非受熱側偏移 0.05mm）。
負載端同步檢查：
不僅要檢查減速機輸入軸與電機的同心度，還需檢查減速機輸出軸與負載設備（如齒輪、傳送帶）的同心度，避免 “累積偏差”。
通過以上方法，可準確檢查并調整模塊化減速機的同心度，確保設備運行平穩，減少故障風險。對于高精度設備，建議使用激光對中儀，并定期復檢（如每運行 3-6 個月）。
